分辨率：1Hz
分辨率：0.01Vrms
輸出電壓誤差：±1% +3個字，（f≤20Khz）
正弦波失真:：<0.2% (20W,8?負載,其余不大于0.8%)
RK1316系列音頻信號發生器采用先進的壓控振蕩電路，產生穩定、低失真的正弦波信號。輸出幅度、頻率均采用數碼顯示、掃頻范圍可達1：1000以上，掃頻的起點和終點可任意設置，
具有開機延時輸出、短路保護等功能，同時還設計測試任何型式、尺寸、阻抗之揚聲器、耳機、動圈受話器的“正”“負”極性的功能。
應用領域
本儀器既能產生音頻信號用作音響測聽，又可準確快速判別喇叭的正（負）極性及揚聲器的純音度指標。操作簡單，廣泛用于聲學、電信等方面，特別適合揚聲器生產及音箱制造生產廠。
性能特點
1、采用直接數字合成(DDS)技術；2、波形輸出頻率為 20Hz～20kHz，掃頻比達 1000；
3、頻率分辨率為 1Hz ；
4、頻率穩定度≤5×（10的負6次方）；
5、小信號輸出幅度達 10mVrms；
6、掃描起點頻率和終點頻率可分別任意設置；
7、具有開機延時輸出，短路限流保護功能；

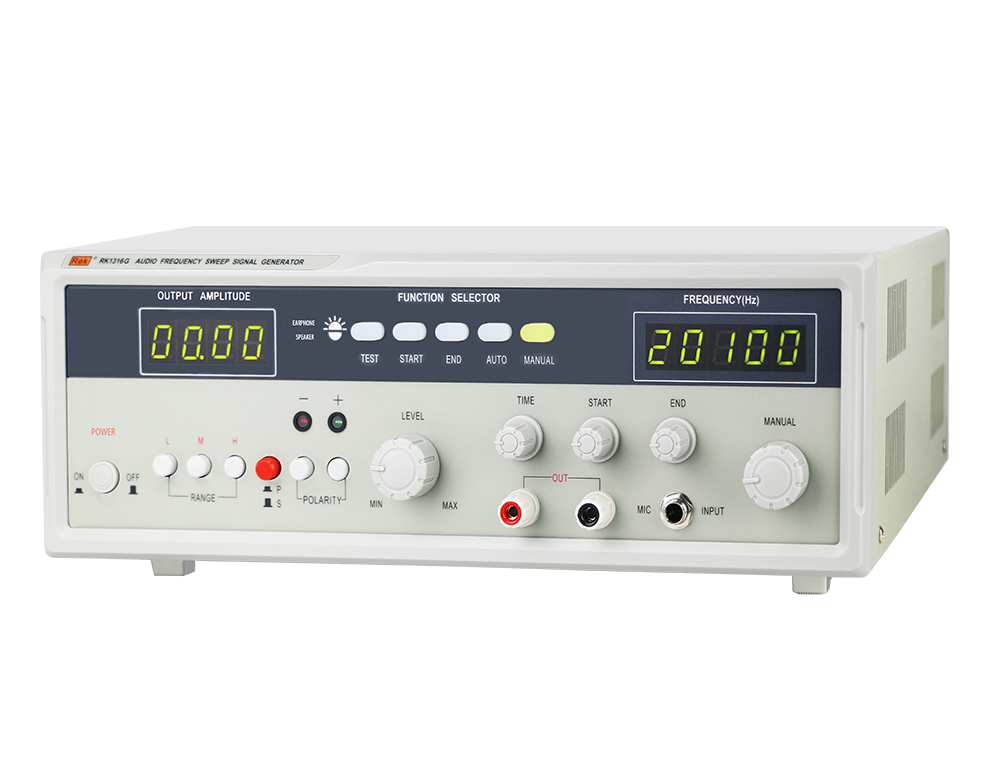

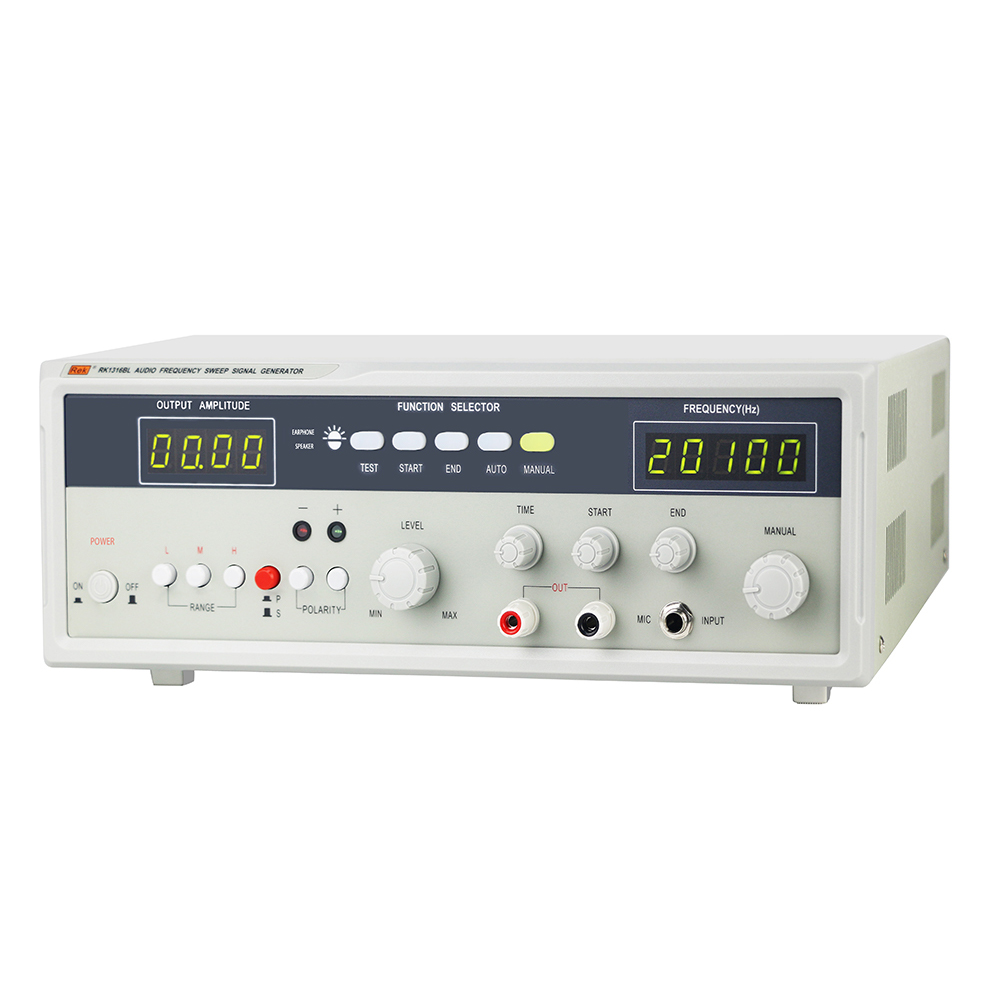

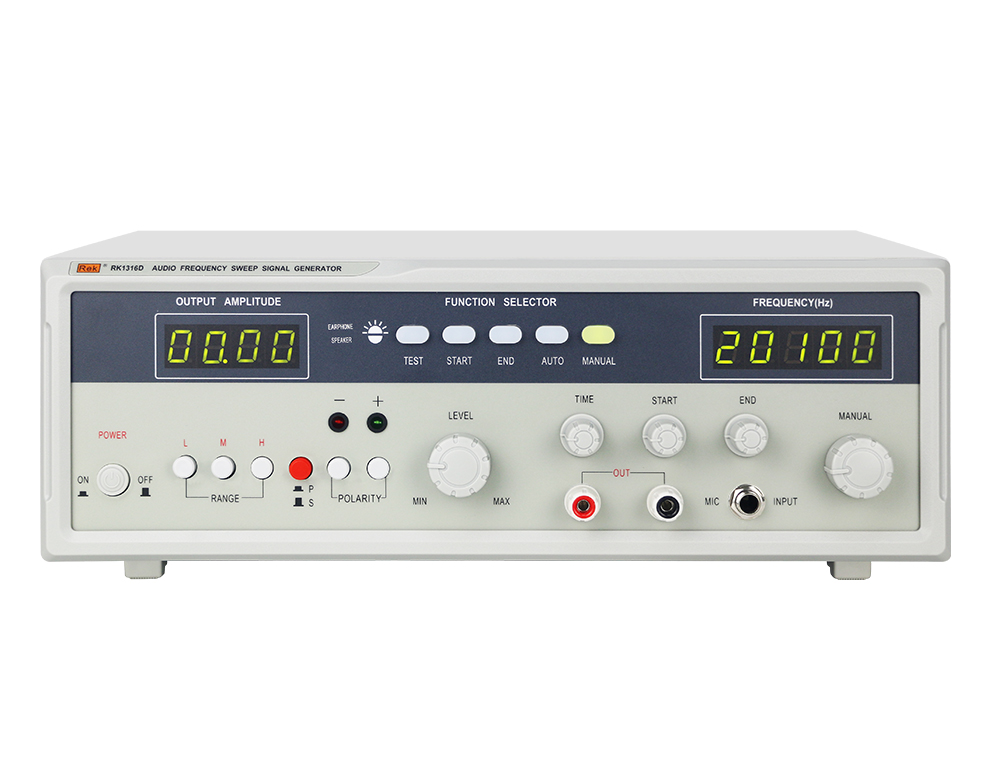

型號 | RK1316BL | RK1316D | RK1316E | RK1316G |
頻率范圍 | 20HZ-20KHz | |||
分辨率 | 1Hz | |||
正弦波輸出范圍 | 0.1Vrms--15Vrms(20W) | 0.1Vrms--18Vrms(40W) | 0.1Vrms--22Vrms(60W) | 0.1Vrms--28.5Vrms(100W) |
分辨率 | 0.01Vrms | |||
輸出電壓誤差 | ±1% +3個字，（f≤20Khz） | |||
正弦波失真 | <0.2% (20W,8?負載,其余不大于0.8%) | |||
輸出功率 | 20W | 40W | 60W | 100W |
脈沖寬度 | 0.4（±0.2ms） | |||
脈沖幅度 | 10VPP (H高、W中、L低) | |||
傳感話筒 | 電容式傳聲話筒 | |||
測試靈敏度 | 高檔≥25cm，中檔≤25cm 揚聲器 | |||
判別速度 | 0.2秒 | |||
揚聲器、耳機 | 揚聲器/耳機 | |||
掃頻方式 | 對數 | |||
掃頻比 | 1:1000 | |||
掃頻時間 | 0.1s～20s | |||
輸出方式 | 功率輸出，同步輸出 | |||
工作電源 | 220V±10%,50/60Hz | |||
外形尺寸(DxWxH) | 390*365*130mm | |||
重量 | 7.45Kg | 6.45Kg | 7.25Kg | 7.65Kg |

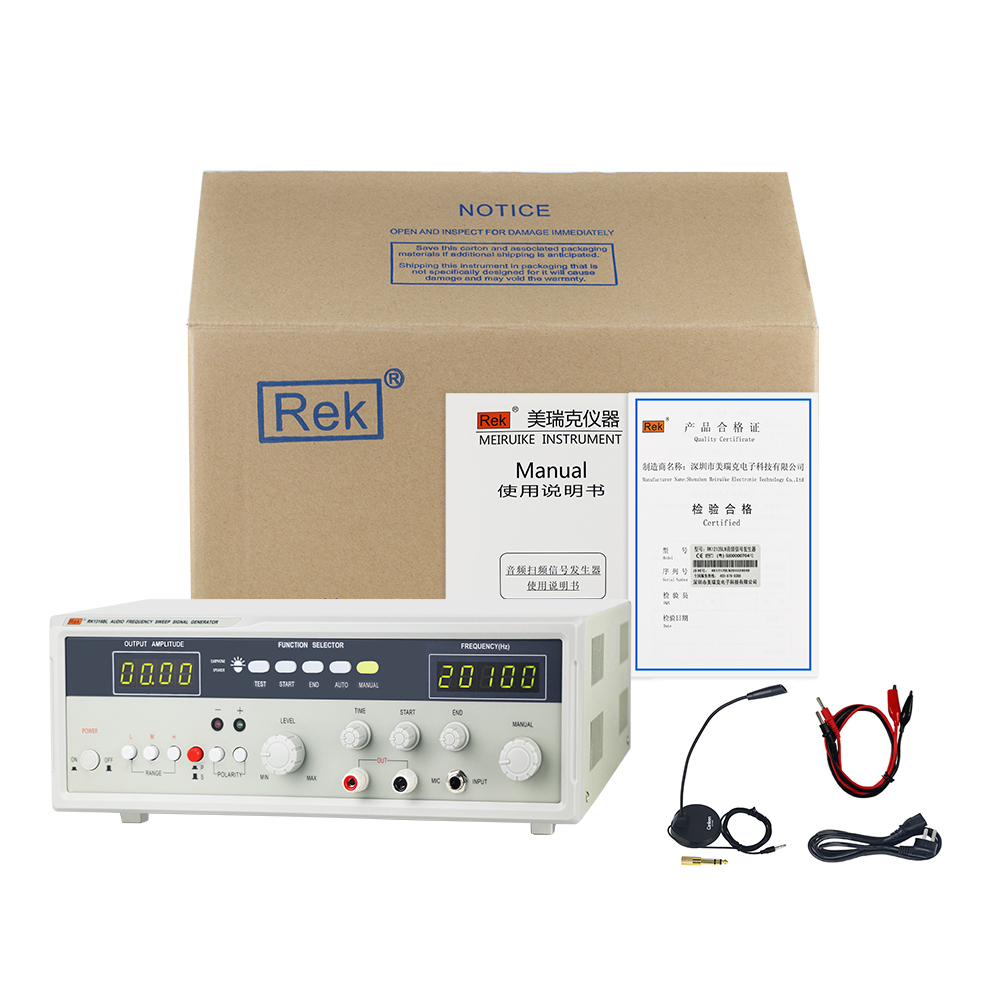

配件 | 電源線、測試線、話筒、話筒轉接頭 | |||
型號 | 圖片 | 類型 | 概述 |
RK00019 |

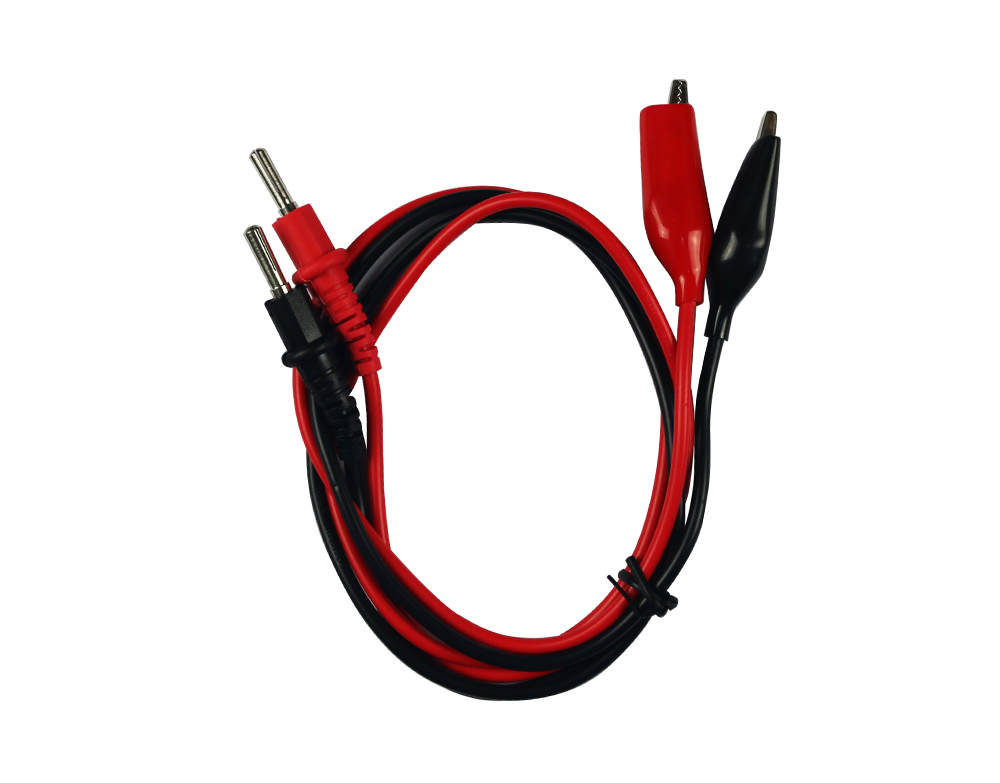

| 標配 | 儀器標配測試紅黑測試線，可單獨購買。 |
RK00021 |

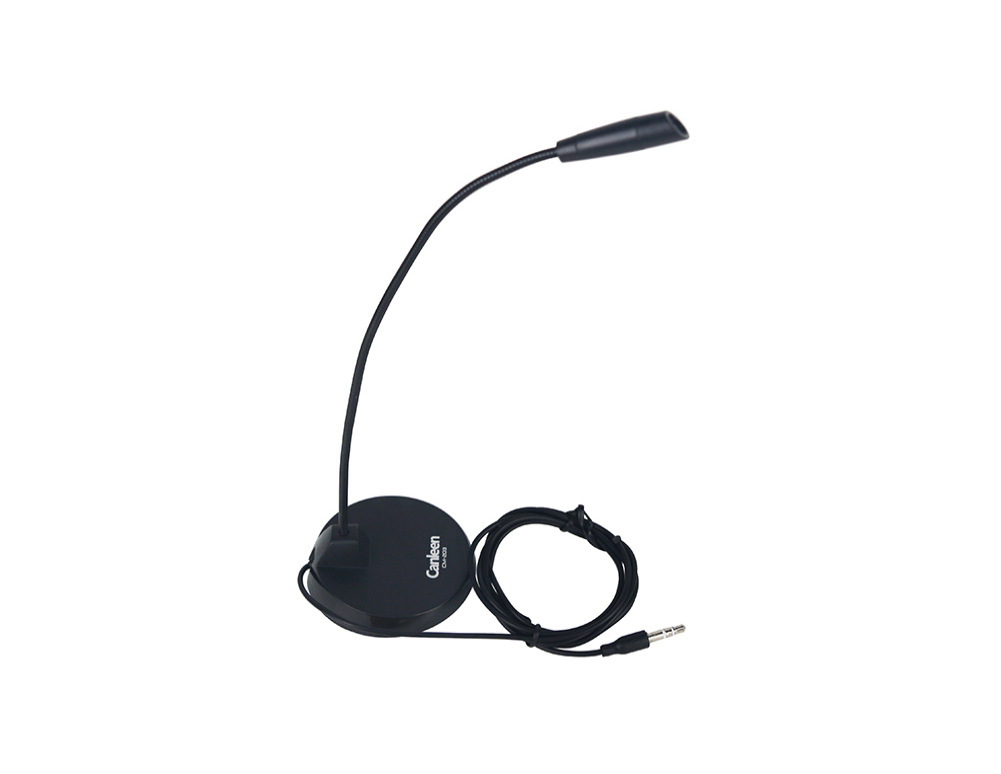

| 標配 | 儀器標配話筒1只和話筒轉接頭1個，可單獨購買。 |
RK00020 |

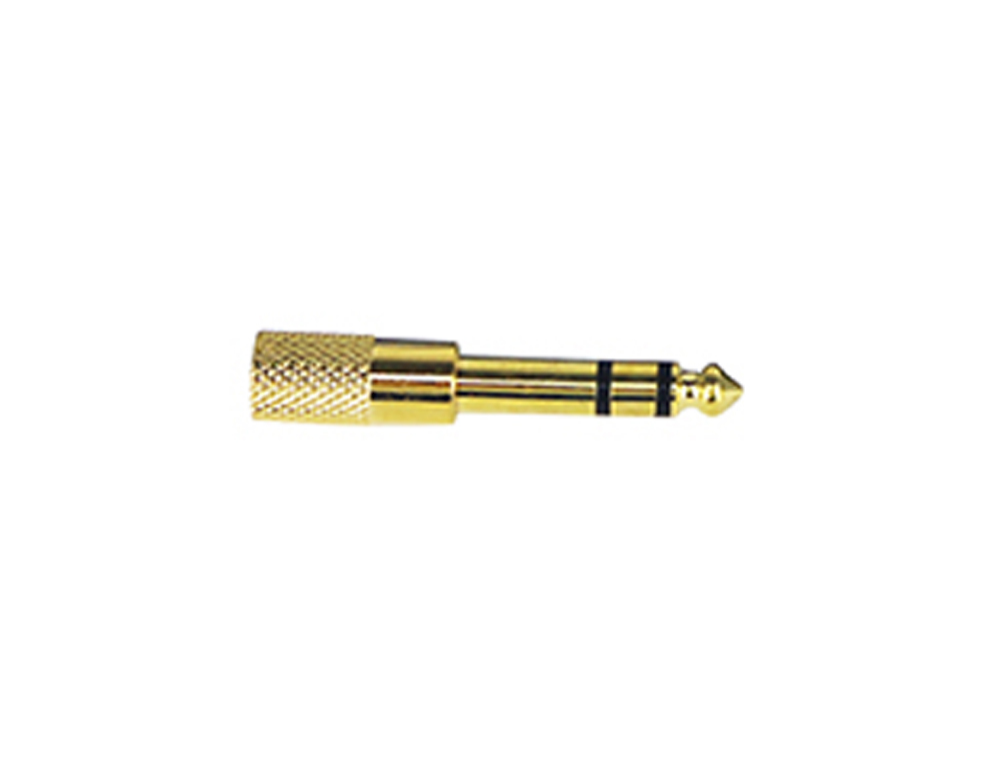

| 標配 | 儀器標配轉接頭，可單獨購買。 |
RK00001 |

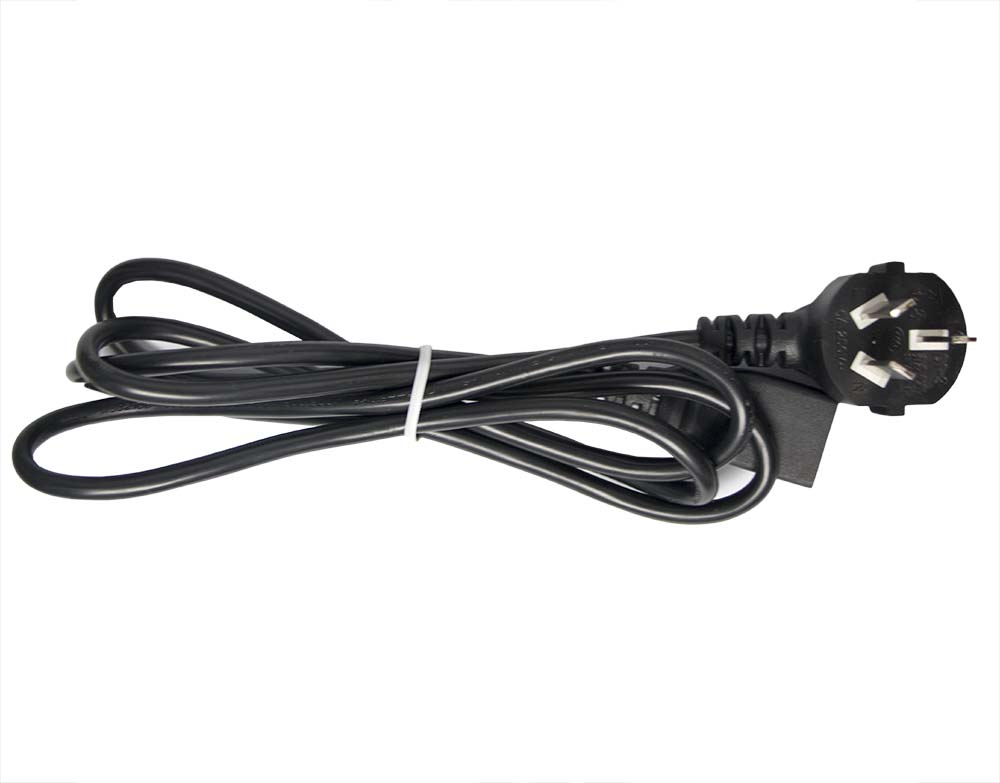

| 標配 | 儀器標配國標電源線，可單獨購買。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
合格證保修卡 |
| 標配 | 儀器標配保修卡。 |
