產品介紹

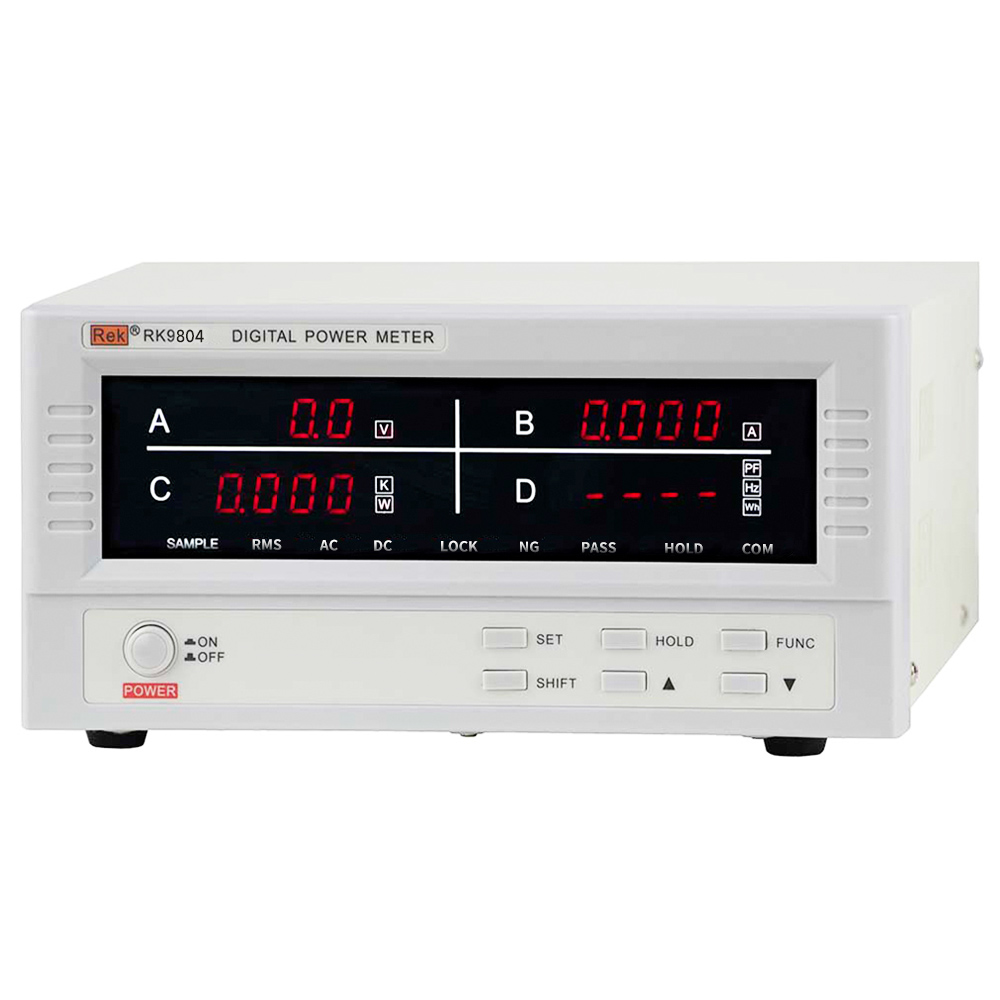

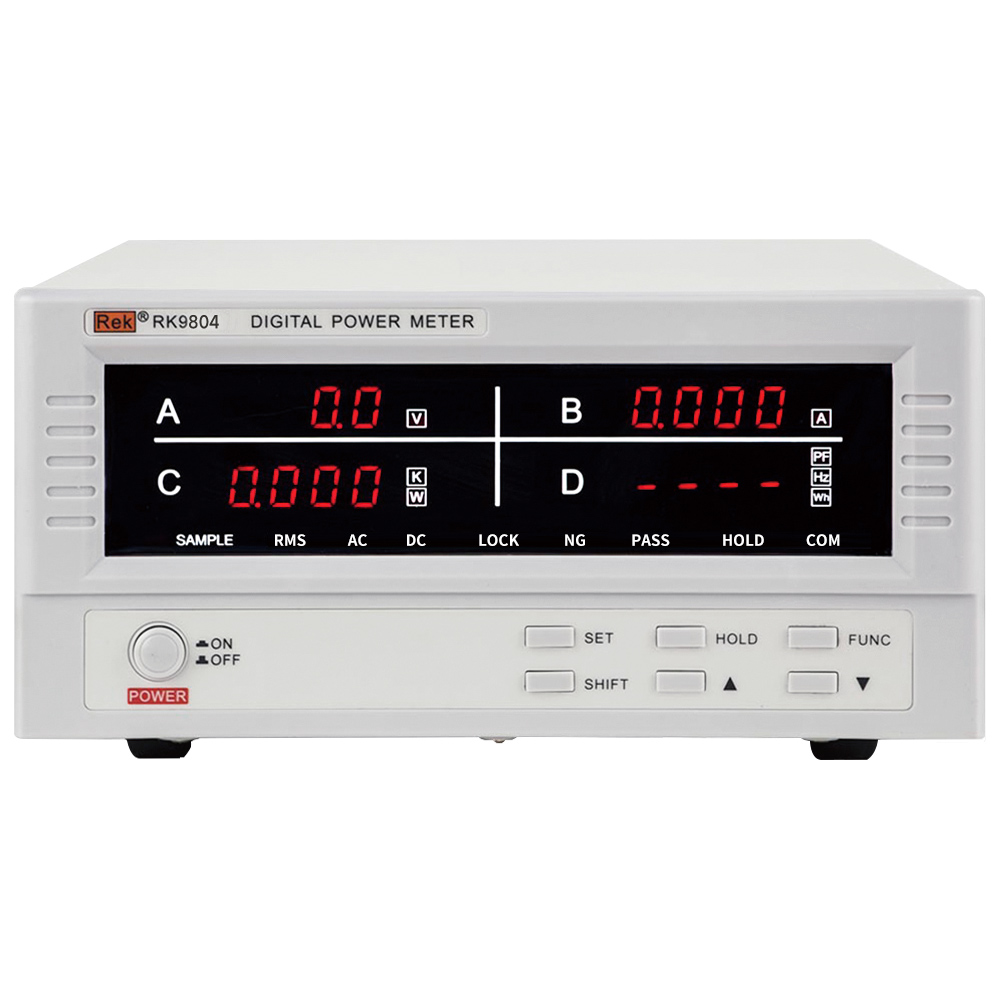

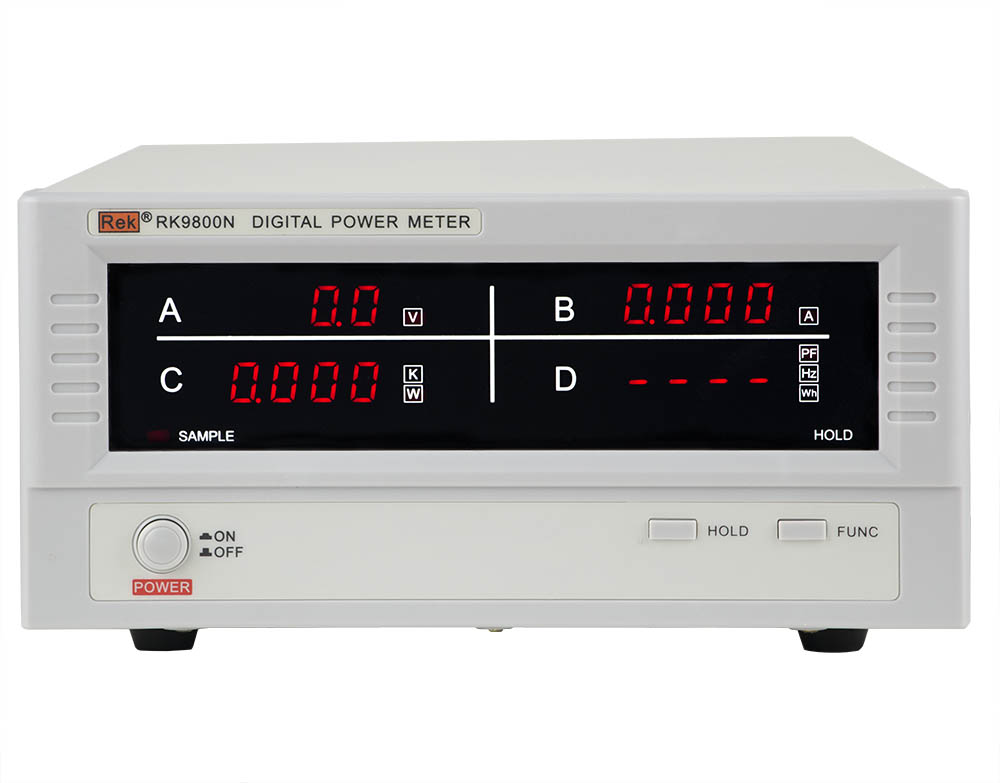

RK9800N智能電量測量儀（數字功率計），可以同時測量單相用電設備的電壓、電流、功率、功率因數、頻率、電能等參數，測量內容豐富，具有量程范圍寬，預置報警、鎖存和通訊等功能。

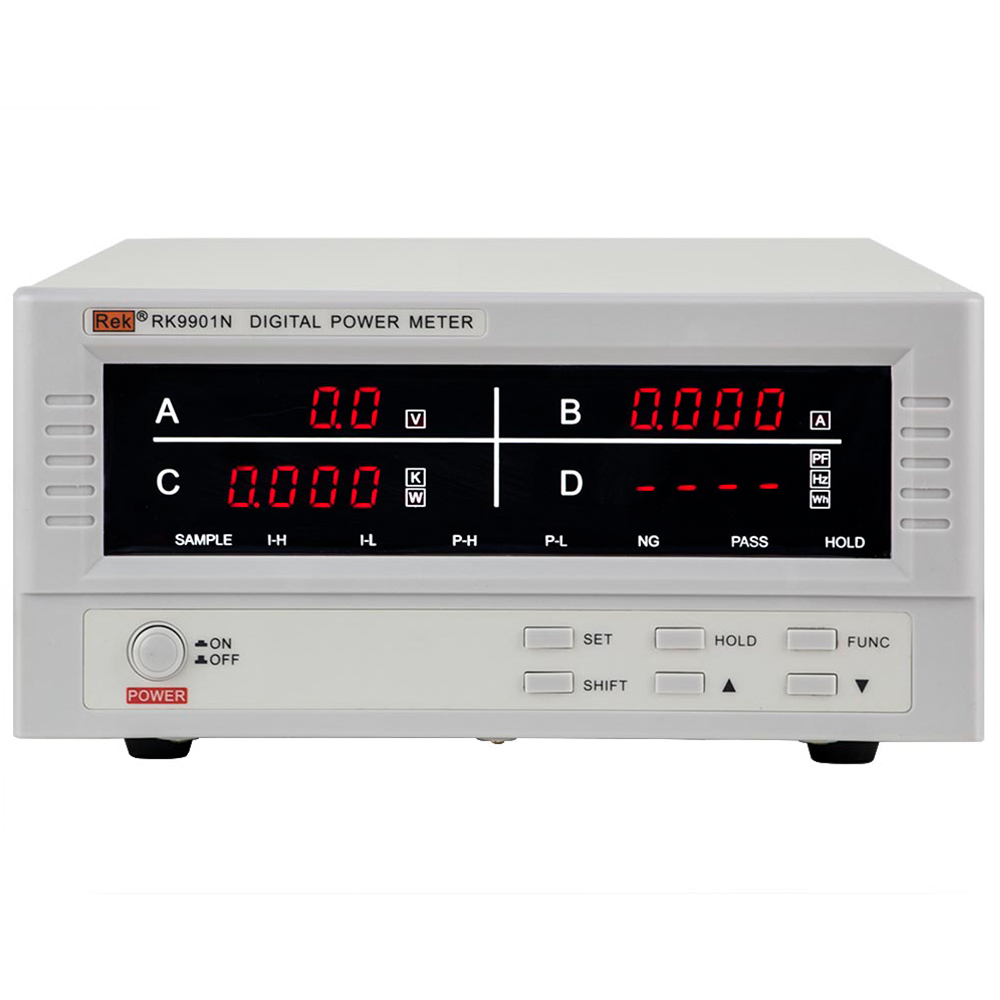

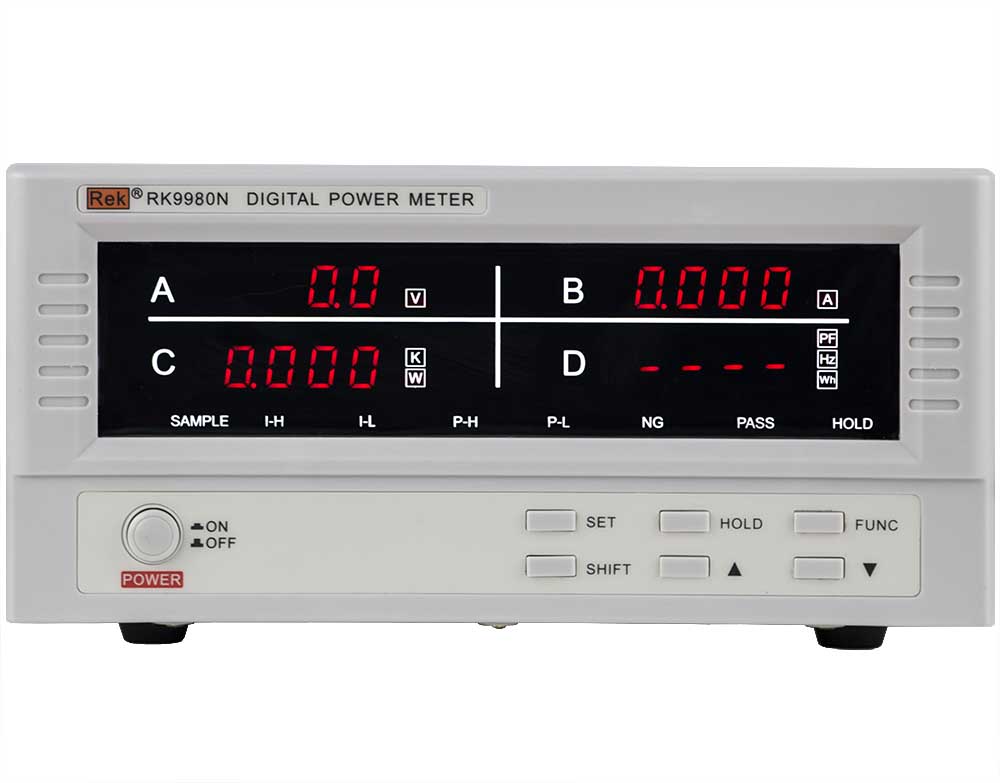

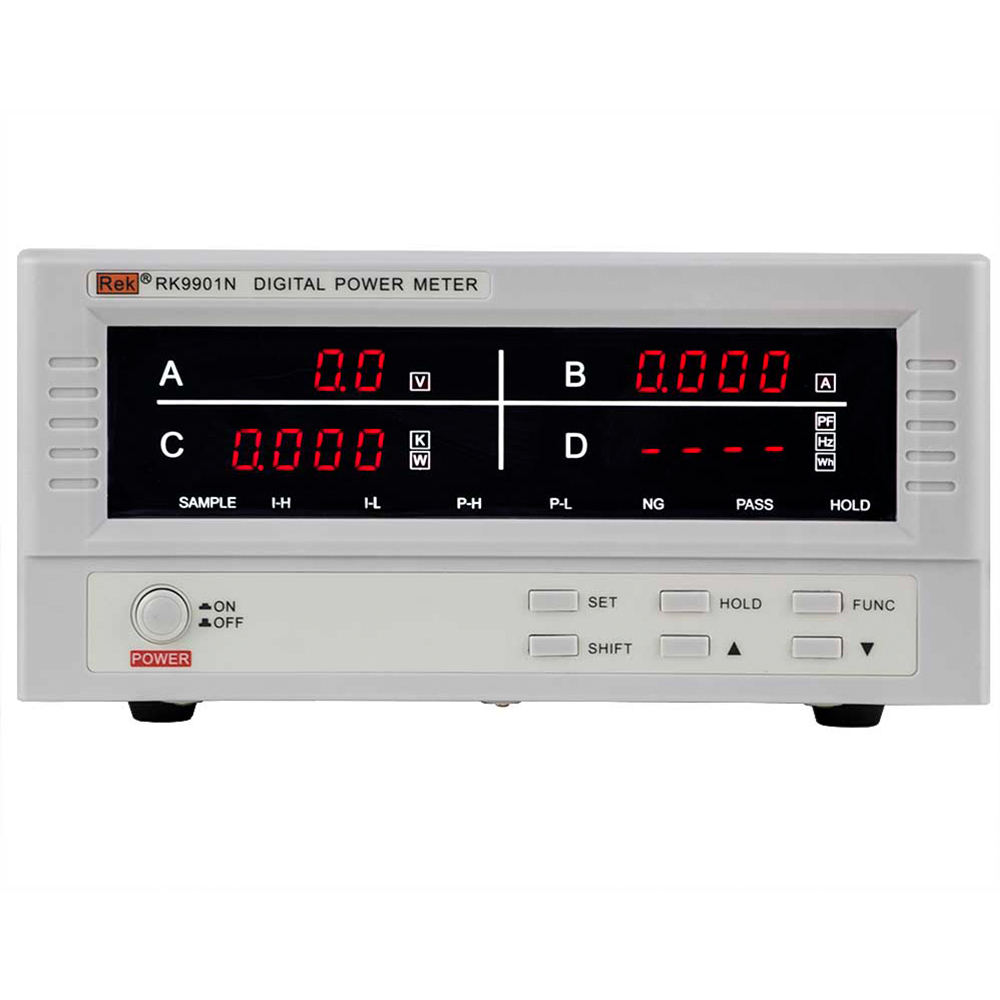

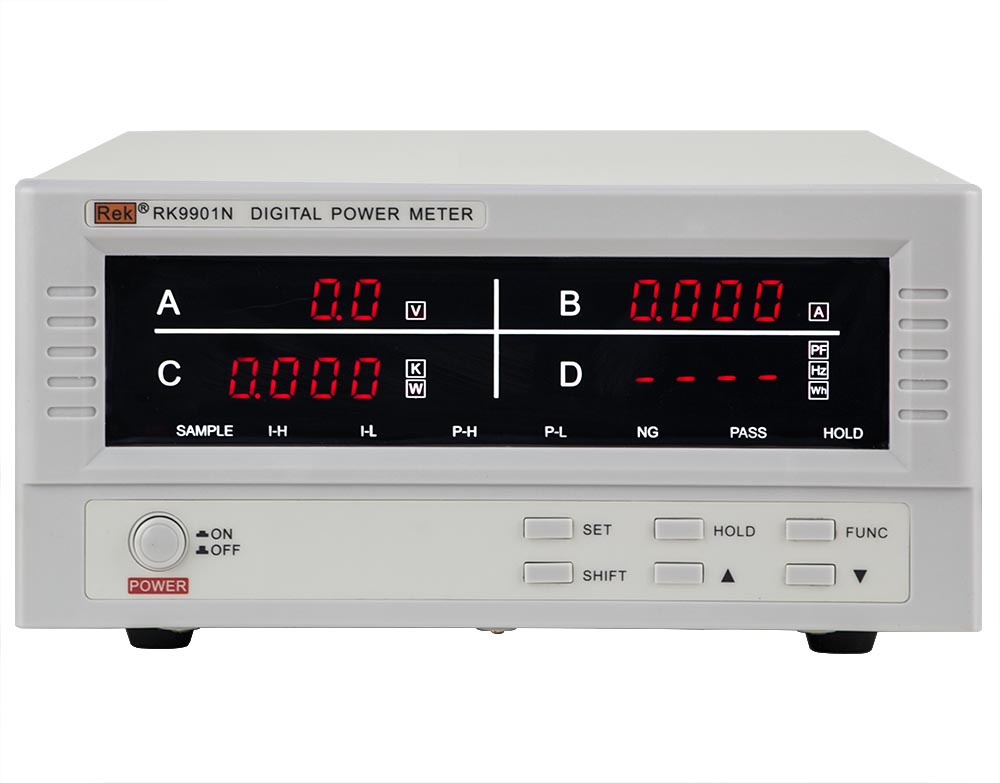

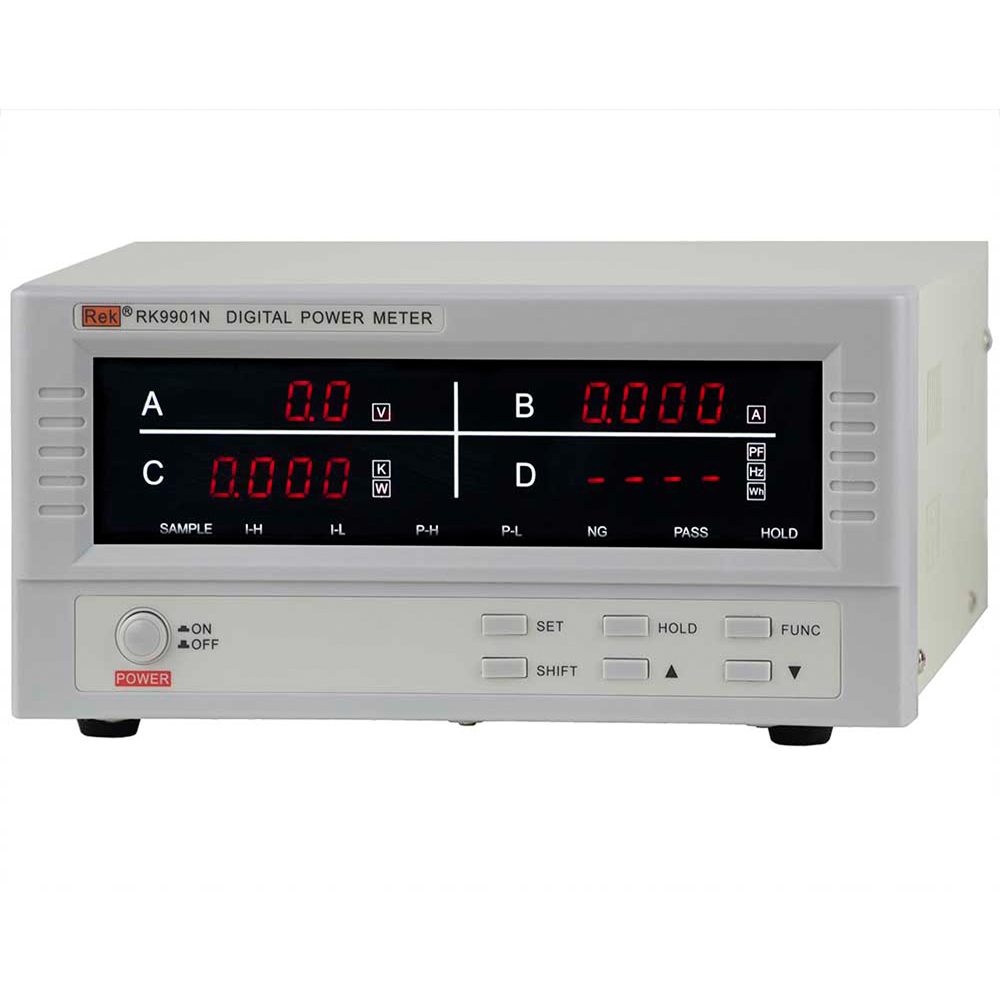

RK9800N系列具有全部的測量、顯示功能，并且，在原RF9800的基礎上，增加了數據保持功能，以及頻率和（能量）這兩項參數的顯示功能。RK9901N是在RK9800N的基礎上增加了電流和功率的超限報警功能。RK9940N和RK9980N是在RK9901N的基礎向上開展了電流量程（最大分別為40A和80A），可以測量電流和功率更大的產品。

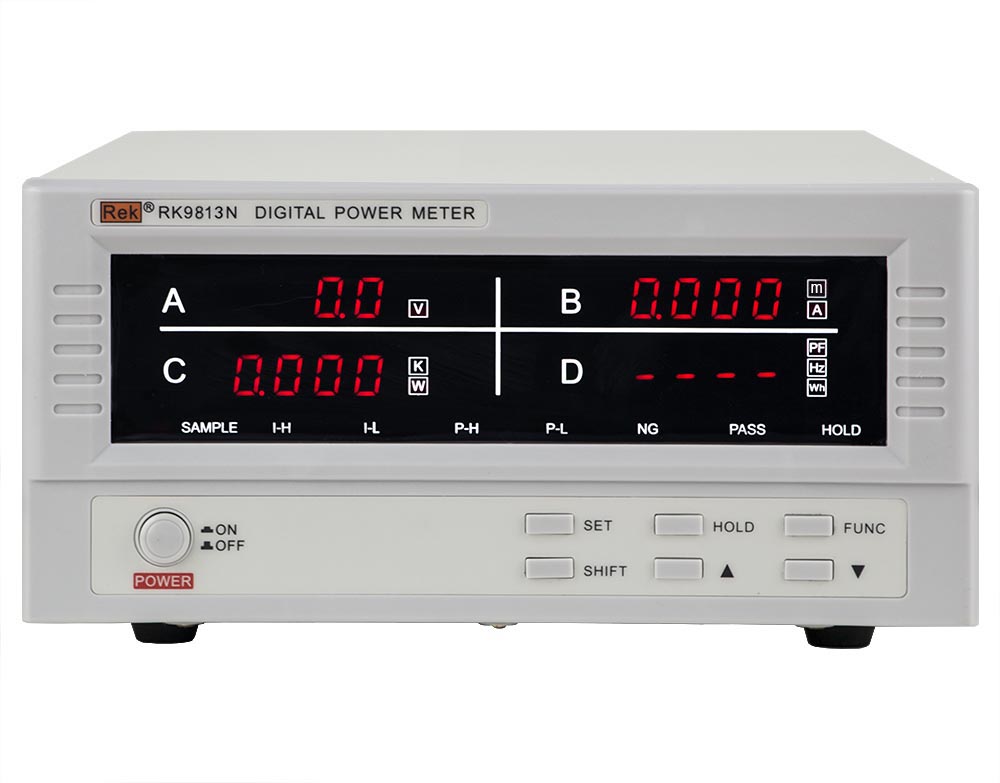

針對以上各款產品在小電流精度測量方面的不足（電流分辨率為1mA），在RK9901N的基礎上，RK9813N增加了小電流量程（電流分辨率為10mA），可以用于電流和功率較小的產品測試

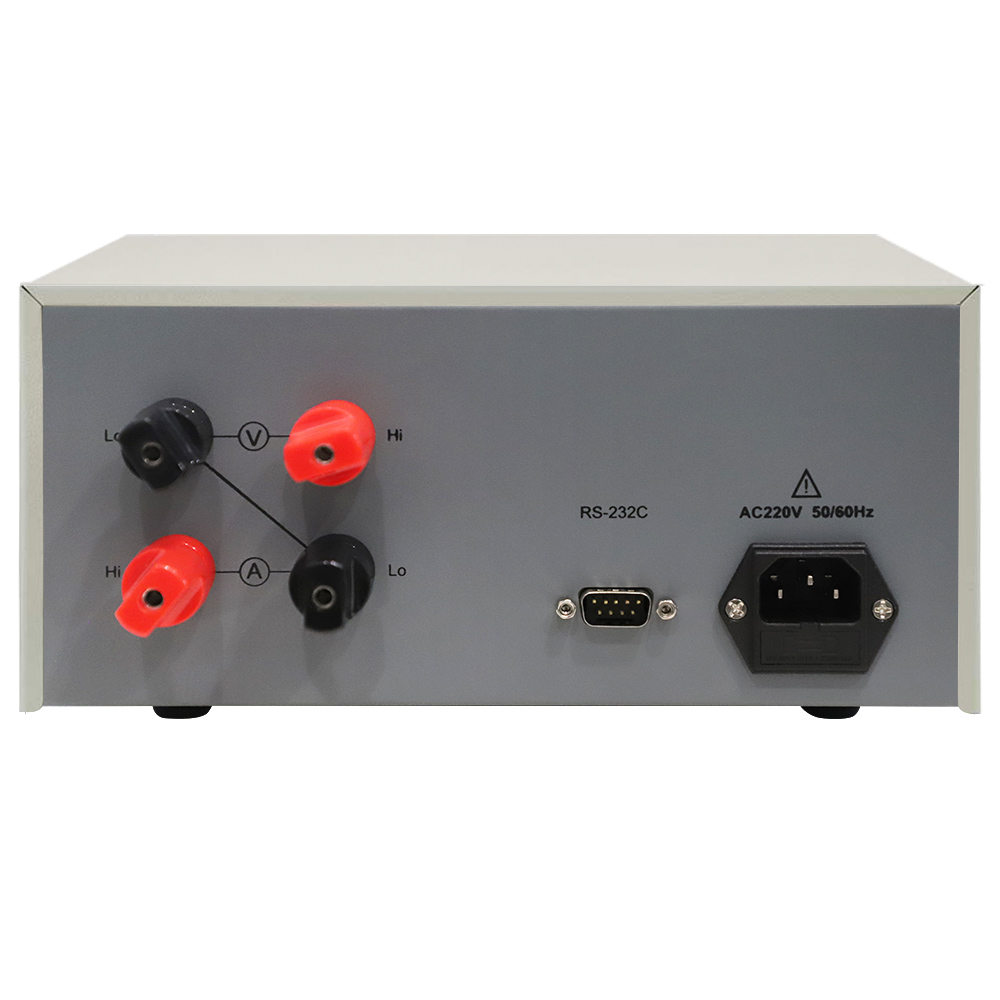

本系列產品增加通訊選件后，可通過RS232接口與上位機通信，通過上位機，可遠距離觀測數據和設置參數。
應用領域
電機：旋轉電機
家用電器：電視機、電冰箱、空調、洗衣機、電熱毯、充電器
電動工具：電鉆、手槍鉆、氣割機、打磨機、研磨機、電焊機等
照明電器：道路燈、舞臺燈、手提燈等各種燈具
電源：開關電源、交流電源、直流穩(wěn)壓電源、變頻電源、通信電源、功率元器件等
變壓器：電源變壓器、音頻電壓器、脈沖變壓器、開關電源變壓器等
性能特點
1、可以調整超限報警的時間
2、增加大電流型和小電流型兩款產品
3、電流超限和功率超限調整過程更直觀，操作更方便
4、增加功（能量）顯示功能
5、電流和功率的超上限和超下線報警功能可分別設置是否啟用
6、全系列可選配通訊功能
型號 | RK9800N | RK9901N | RK9940N | RK9980N | RK9813N | |
顯示 | 四窗口顯示V、A、W、PF、Hz、KW/h | |||||
輸入電壓 | 0～600V | |||||
輸入電流 | 0～4A | 0～8A | 0～16A | 0～0.1A | ||
3.5～20A | 7～40A | 15～80A | 0.08～4A | |||
|
|
| 3.5～20A | |||
功率（P） | 12KW | 24KW | 48KW | 12KW | ||
功率因數（PF） | -1.000～+1.000 | |||||
測試頻率 | 45Hz － 65Hz（指測試儀可檢測的頻率） | |||||
電能量累計范圍 | 0～1000KW/h | |||||
顯示分辨率 | 電壓 | 0.1V | ||||
電流 | 1mA(電流小于10A) | 10uA(電流小于100mA) | ||||
報警功能 | 無 | 電流和功率超上、下限報警（超限時間可調） | ||||
通訊功能 | RS232（DB9）接口 (選配) | |||||
測量速度 | 2次 / 秒 | |||||
基本精度 | ±（0.4%（讀數）+ 0.1%（量程）+ 1個數字） | |||||
鎖定功能 | 數據波動時使用，方便讀數 | |||||
工作電源 | ≤AC 220V ±20%，50/60Hz | |||||
消耗功率 | <8W（220V，50Hz） | |||||
外型尺寸(DxWxH) | 275*242*128mm | 274*242*120mm | 274*242*120mm | 274*242*120mm | ||
重量 | 2.8kg | 2.8kg | 2.8kg | 3.1kg | 3.1kg | |

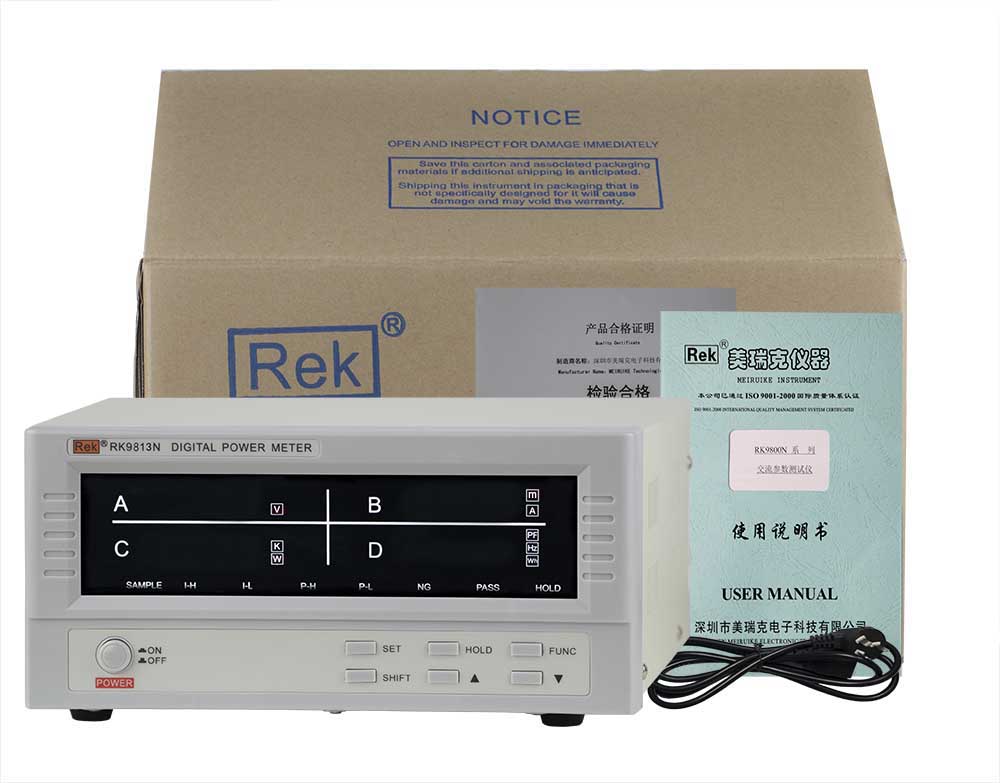

標配 | 上位機軟件（官網下載）、電源線 | |||||
選配 | RK00070串口選件LAN網口 | |||||

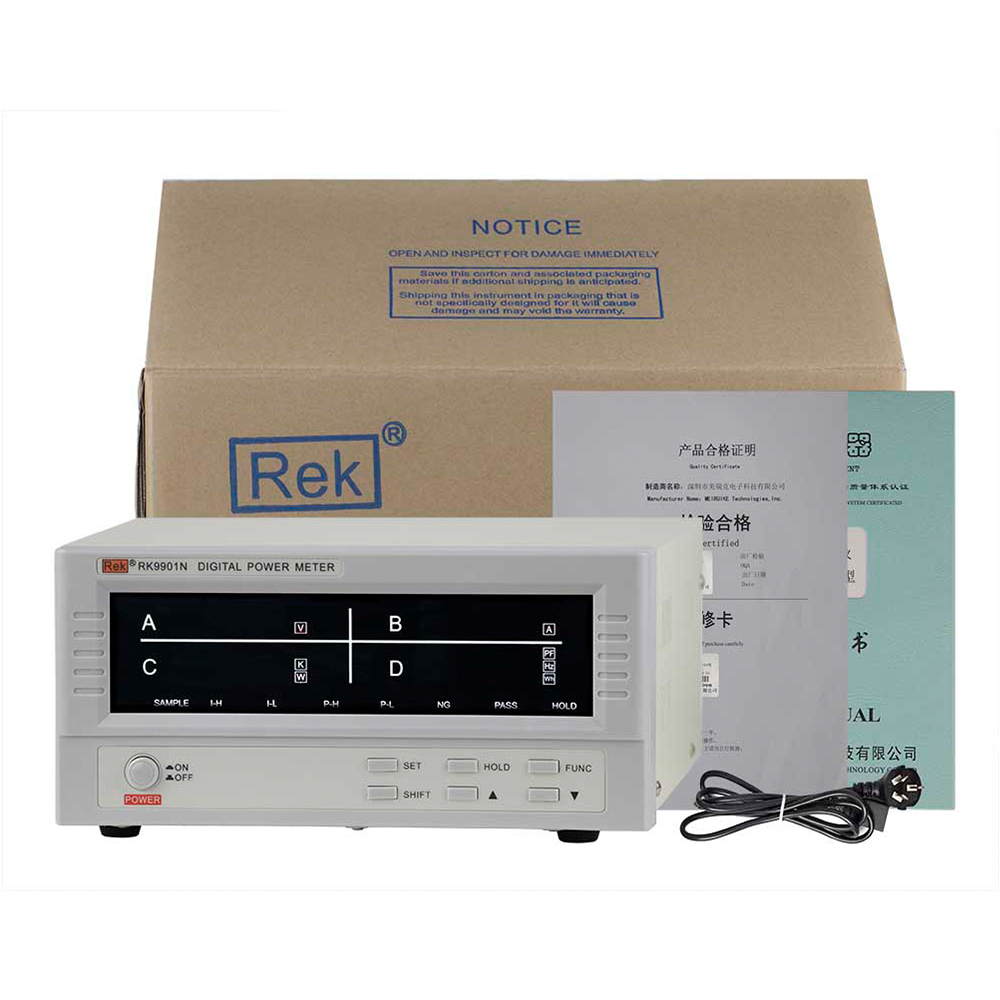

型號 | 圖片 | 類型 | 概述 |
RK00001 |

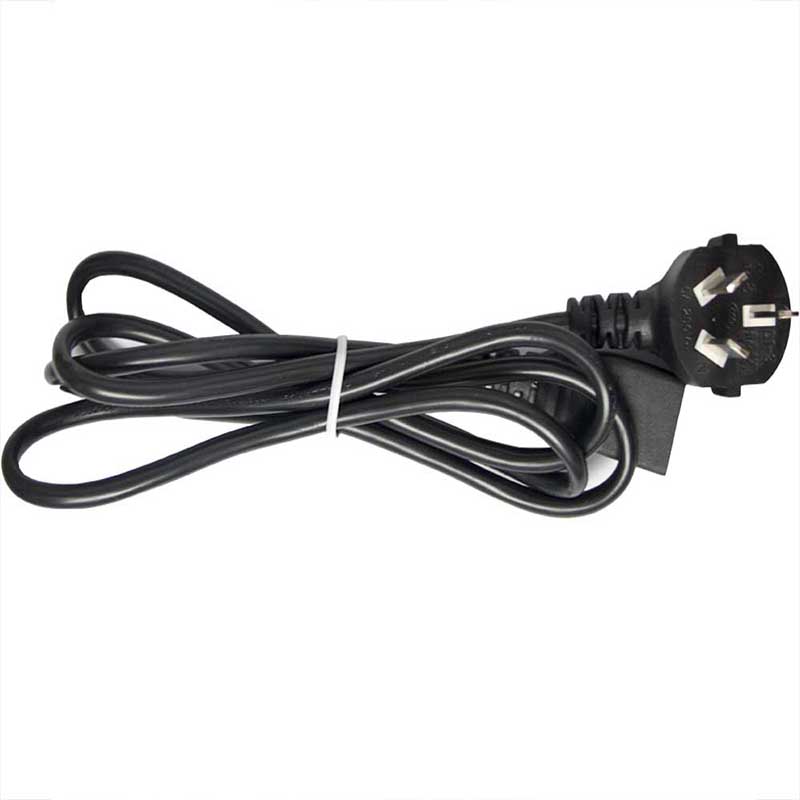

| 標配 | 儀器標配國標電源線，可單獨購買。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
合格證保修卡 |
| 標配 | 儀器標配保修卡。 |
RK20K | 選配 | 儀器選配數據連接線。 | |
RK98001 |
| 選配 | 儀器選配通訊軟件 |
RK26980 | 選配 |
RK9800N/RK9901N/RK9940N/RK9980N/RK9813N智能電量測量儀上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQFbHJqfx
